Попался мне в руки старый китайский приёмник с цифровой шкалой. Приёмник с большим динамиком хорошо ловит УКВ, а на всех "12bands" кроме китайцев ничего не принимает. Так как аппарат никакой ценности не представляет было придумано его немножко улучшить на предмет приёма радиолюбителей CW/SSB.
При изучении схемы было обнаружено отсутствие на входе приёмника каких либо фильтров/контуров. Приёмник принимает сразу обе зеркальных полосы: в два раза больше станций и шумного шума :D
Поэтому типовой способ улучшения приёмника с использованием телеграфного гетеродина, теряет какой либо смысл. Сам приёмник построен на одной микросхеме и можно попробовать сделать на нём простейший приёмник ППП, примерно как в популярной конструкции на 174ХА2. Переделка сводится к перебросу сигнала НЧ(звука) с выхода смесителя через НЧ фильтр мимо керамического фильтра ПЧ. При замыкании переключателя, конденсатор C1 шунтирует частоты ПЧ на общий провод - больше не будет помех от АМ детектирования. Дроссель (ДР) работает как фильтр НЧ и при работе в режиме АМ отделяет конденсаторы C1 и C2 от входа УПЧ.
В моем случае получились такие варианты, ПЧ отмеченное в шкале 455КГц, само значение гетеродина зависит от выбранного положения переключателя диапазонов.
Кварц Цифры на шкале
3.579 -> 4.020
4.000 -> 3.550
4.433 -> 3.983
12.000 -> 11.550
14.000 -> 13.540
вторая гармоника 3.579 тоже принимается
7.158 -> 6.703
В целом получили возможность принимать CW/SSB сигнал на радиолюбительских диапазонах 80,40,20 метров. Вернерное устройство позволяет настраиваться на телеграфные сигналы, для хорошего приёма SSB стабильность гетеродина/вернера недостаточна. Шум приёмника в таком режиме детектирования сильно уменьшился, но всё равно побочные каналы приёма никуда не делись ;)

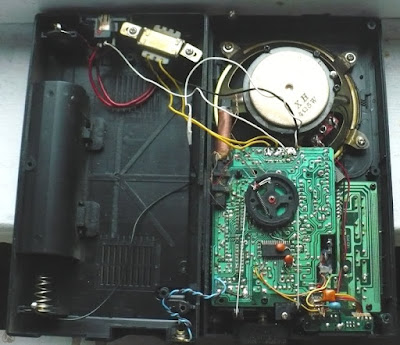

Необходимые для переделки четыре детали: два конденсатора, дроссель и переключатель желательно закрепить поближе к микросхеме. В моём экземпляре приёмника для переключателя режимов был использован имевшийся переключатель тембра.
